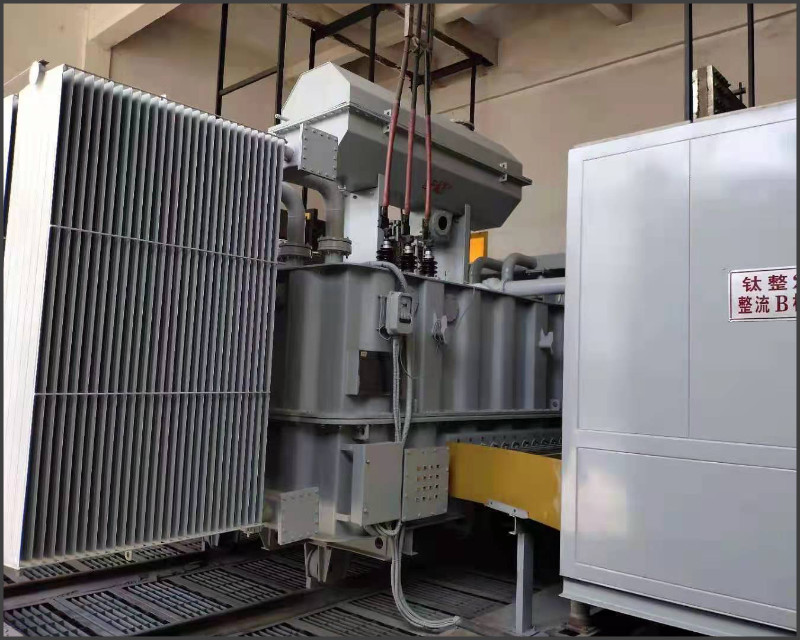

氯堿行業用調壓整流變壓器
????
氯堿行業用調(diao)壓整流變(bian)壓器目(mu)前多采用35KV-110KV供電，單系(xi)列(lie)年產30-40萬噸。直流(liu)額定(ding)電壓在(zai)400-600V左右，單臺調壓整流變壓器容量可(ke)達(da)70MVA。采用調壓變壓器(qi)與整流(liu)變壓器(qi)共油箱，多采用強油風冷，也有采用自冷的方式。
調(diao)壓變壓器在(zai)調(diao)變二次調壓(ya)，采用自耦調(diao)壓。一般為(wei)連續調壓，級數多為(wei)27級調壓，有載分接開(kai)關多采用國內(nei)公司生產的開關。整流變壓器一次(ci)在油(you)箱內部通過引線與調壓(ya)變壓(ya)器二次(ci)聯結。
整流(liu)變壓(ya)器(qi)一次移相(xiang)，移相(xiang)角度按總脈波數12N來計算，單(dan)機(ji)組(zu)形成12脈波，單機組內移相角差為30°配置。閥(fa)側采用橋式同(tong)相(xiang)逆并聯結構。整流柜采用可(ke)控硅。
